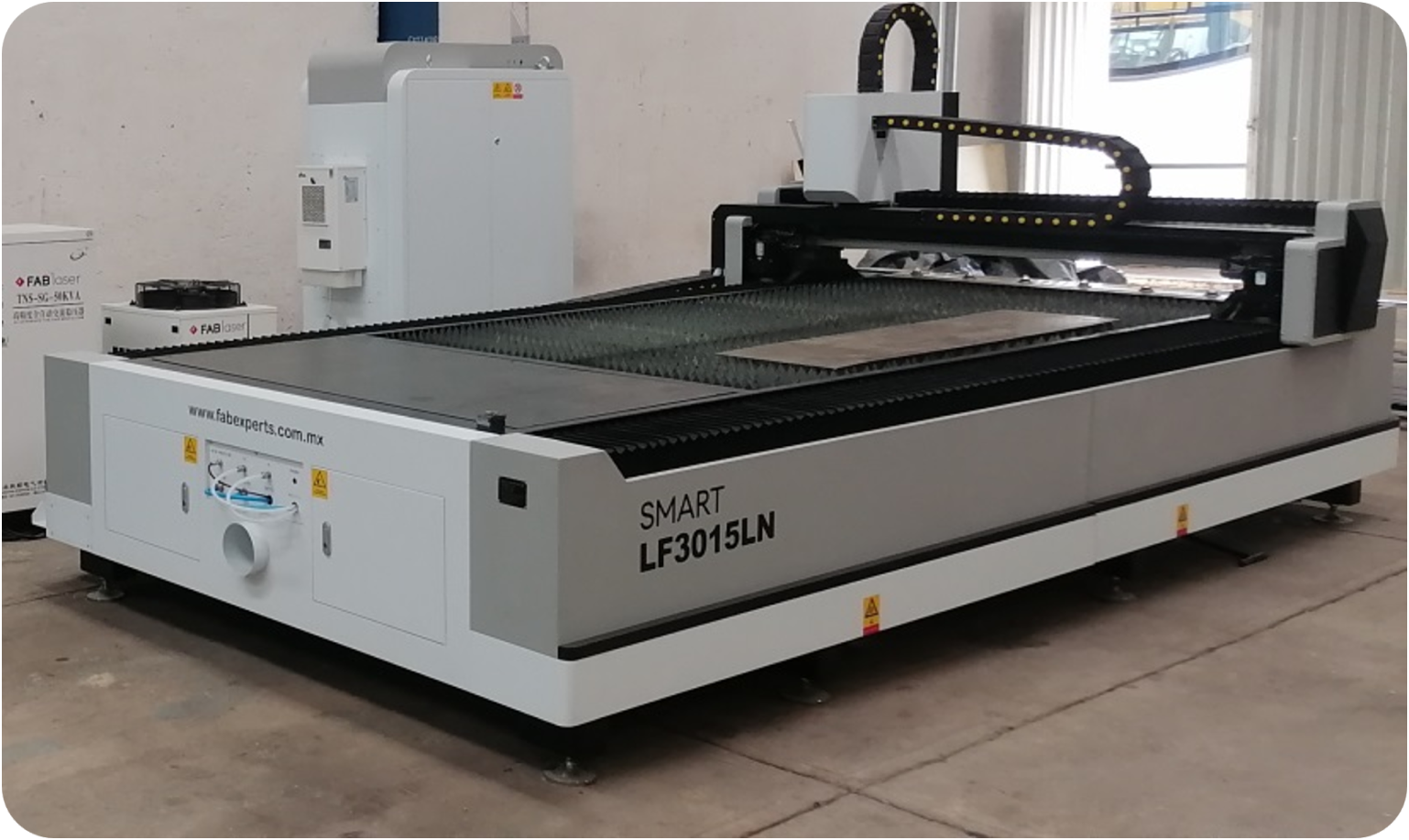

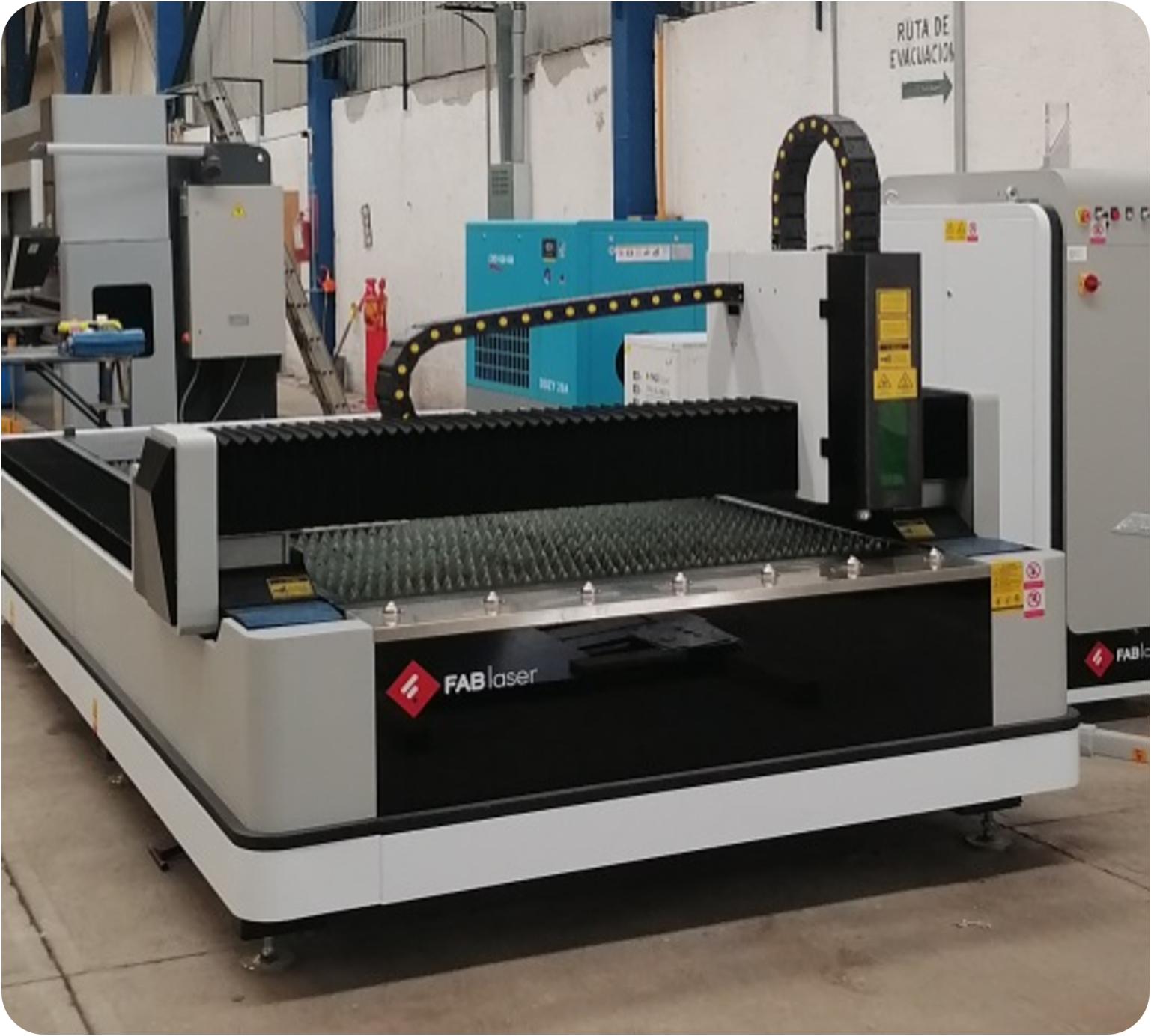

MAQUINA DE CORTE LASER DE FIBRA OPTICA
| Parámetros | Descripción |
|---|---|
| Modelo de la Maquina | LF3015LN |
| Potencia Laser | 1000 W - 3300 W |
| Area de Trabajo | 3000 mm x 1500 mm |
| Precisión de posicionamiento | ±0.02 mm |
| Velocidad Máxima de Funcionamiento | 120 m/min |
| Ejes X / Y Precisión de Posición | ±0.03 |
| Ejes X / Y Exactitud de Reposición | ±0.02 |
| Capacidad Max. de Trabajo de la Mesa | Desde 1000 Kg |
| Método de Enfriamiento | Refrigeración por agua |
| Transmisión | Óptica flotante con doble servo en cremallera piñon |
| Potencia | Material | Profundidad |
|---|---|---|
| 3000 W | Acero al Carbon | 21 mm |
| Acero Inoxidable | 13 mm | |
| Aluminio | 11 mm | |
| Metales no Ferrosos | 9 mm |

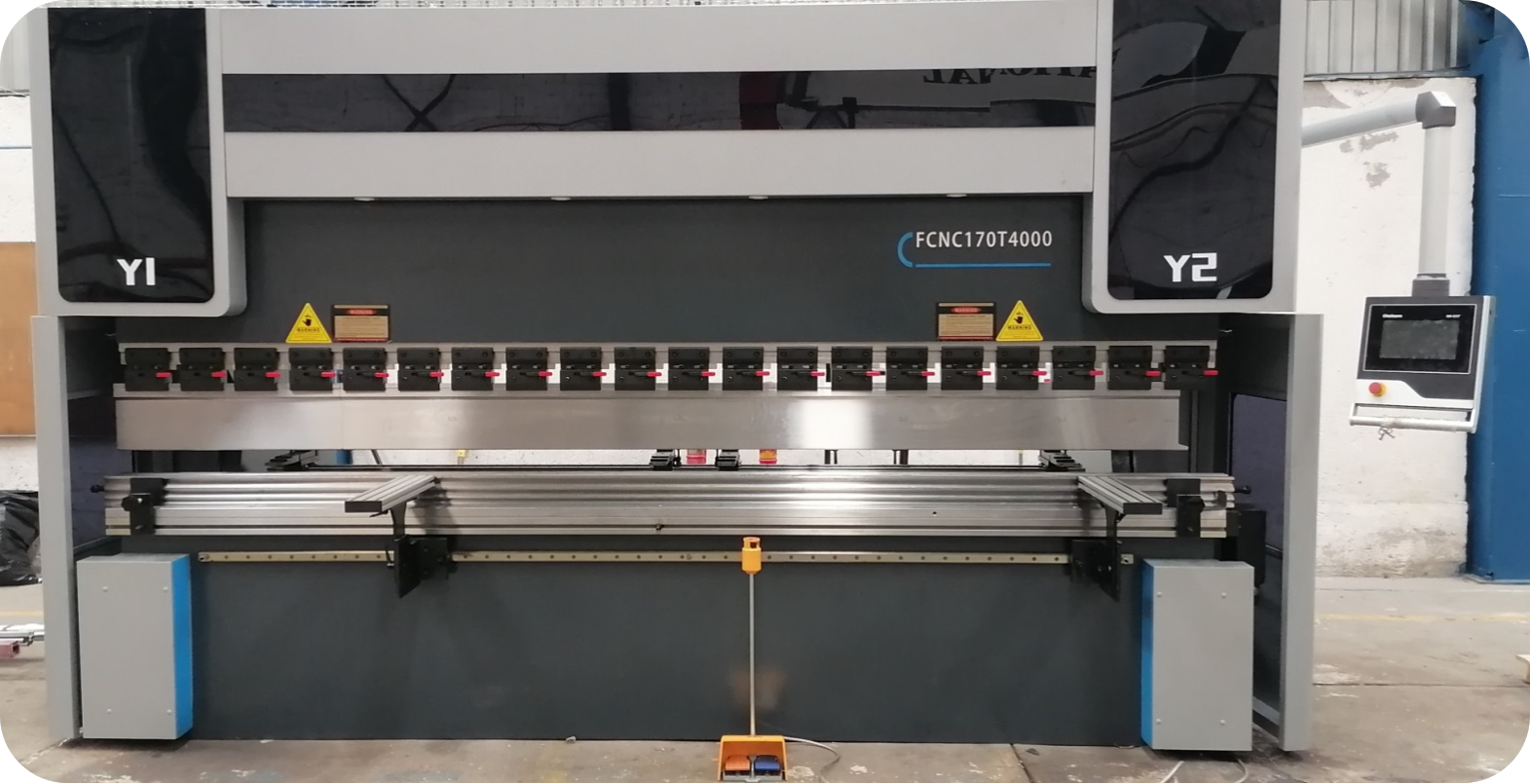

PLEGADORA HIDRAULICA CNC
| Parámetros | Descripción |
|---|---|
| Tipo de Plegadora | 170T/4000 |
| Capacidad de Doblez | 1700 KN |
| Longitud Maxima de Doblez | 4000 mm |
| Distancia Entre Marcos | 3400 mm |
| Profundidad de la Garganta | 400 mm |
| Carrera del Cilíndro | 200 mm |
| Altura de Ajuste de la Matriz | 530 mm |

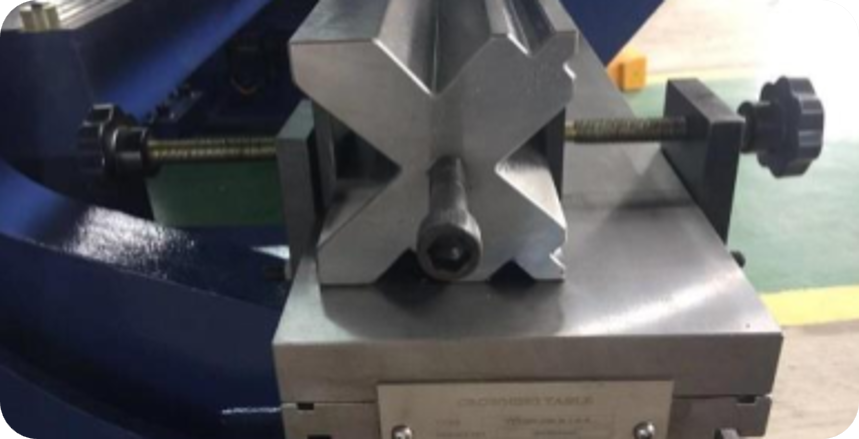

- Tipo Europeo
- Doble V o Multi V

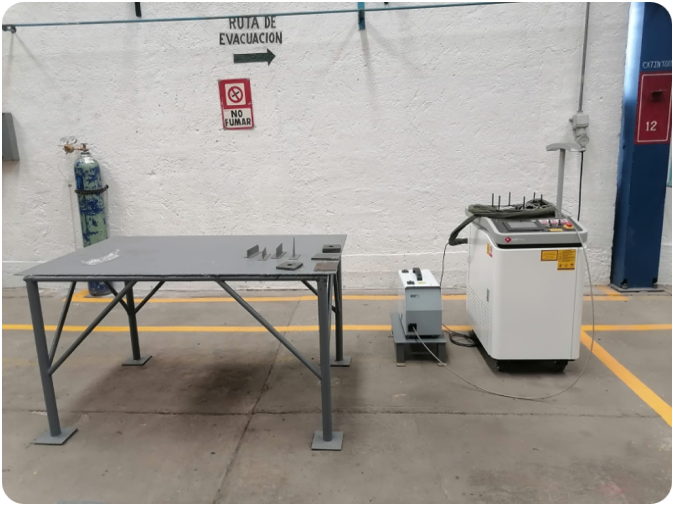

SISTEMA DE SOLDADURA LASER
| Parámetros | Descripción |
|---|---|
| Modelo de la Maquina | Soldadora Laser de Fibra Manual |
| Potencia Laser | 1000 W - 2000 W |
| Longitud de Onda Laser | 1070 NM |
| Longitud de la Fibra | Estandar 10M / Maximo 15M |
| Rango de Velocidad | 0 ~ 120 mm/s |
| Rango de Temperatura | 15 ~ 35 °C |
| Rango de Humedad | <70% Sin Condensación |
| Espesor de Soldadura | 0.5 - 6.0 mm |
| Brecha Requerida para Soldadura | ≤0.5 mm |
| Placa | Espesor (mm) | Penetracion del Laser (mm) | Potencia de Salida | Velocidad (m/s) |
|---|---|---|---|---|
| SS / CS | 0.6 | 0.3 | 10% | 0.02 |
| 0.8 | 0.4 | 15% | 0.02 | |
| 1.0 | 0.5 | 20% | 0.02 | |
| 1.2 | 0.6 | 25% | 0.02 | |
| 1.8 | 0.8 | 35% | 0.02 | |
| 2.5 | 1.0 | 35%-45% | 0.02 | |
| 3.0 | 1.4 | 50% | 0.02 | |
| 5.0 | 2.1 | 70%-80% | 0.02 | |
| 6.0 | 2.5 | 70%-90% | 0.02 | |
| 7.0 | 3.0 | 80%-90% | 0.02 | |
| Al / Cu | 0.5 | 0.4 | 60%-80% | 0.02 |
| 1.0 | 0.8 | 80%-90% | 0.02 | |
| 1.5 | 0.8 | 80%-90% | 0.02 | |
| 2.0 | 1.0 | 85%-95% | 0.02 | |
| 4.0 | 2.0 | 90%-100% | 0.01 |
